01. 引言：监控数据为什么需要“可视化”
在现代IT系统中，监控已经从“是否活着”的简单检测，演进为对系统健康度、性能、容量、安全等多维状态的持续观察与智能响应机制。随着系统规模、架构复杂度的急剧上升，仅依赖于原始指标数据和告警日志已无法支撑快速决策和有效运维。而这正是监控可视化（Monitoring Visualization）发挥核心作用的关键所在。
1）从指标到洞察：数据海洋中的“认知之舟”
每一个系统、服务、组件、节点、数据库，甚至一条API调用，都会产出大量监控数据：CPU、内存、IO、QPS、响应时间、错误码、队列长度、可用性、告警事件……这些数据的数量之大、结构之复杂，已远超人工查阅的能力极限。
在这种背景下，可视化成为信息的提纯器：
- 它将原始数据转化为可感知的图形语言（线图、柱图、饼图、热力图、趋势图等）；
- 它帮助用户迅速识别出模式、异常与趋势，提升认知效率；
- 它为运维人员、开发者、管理者提供了基于证据的行动支持。
一句话总结：可视化让数据“说人话”。
2）运维认知转变：从命令行到图形界面
在传统模式下，运维人员通过命令行工具（如 top、ps、netstat、iostat 等）进行系统巡检和问题排查。但在多集群、多节点、跨数据中心的环境中，这种方式不仅耗时高、效率低，而且极易遗漏隐患。
随着DevOps理念普及和平台化运维能力提升，企业对可视化界面、统一视图和联动操作的需求迅速增长。可视化不再是“美观”的附加功能，而是支撑高效、精准运维的基础能力之一。

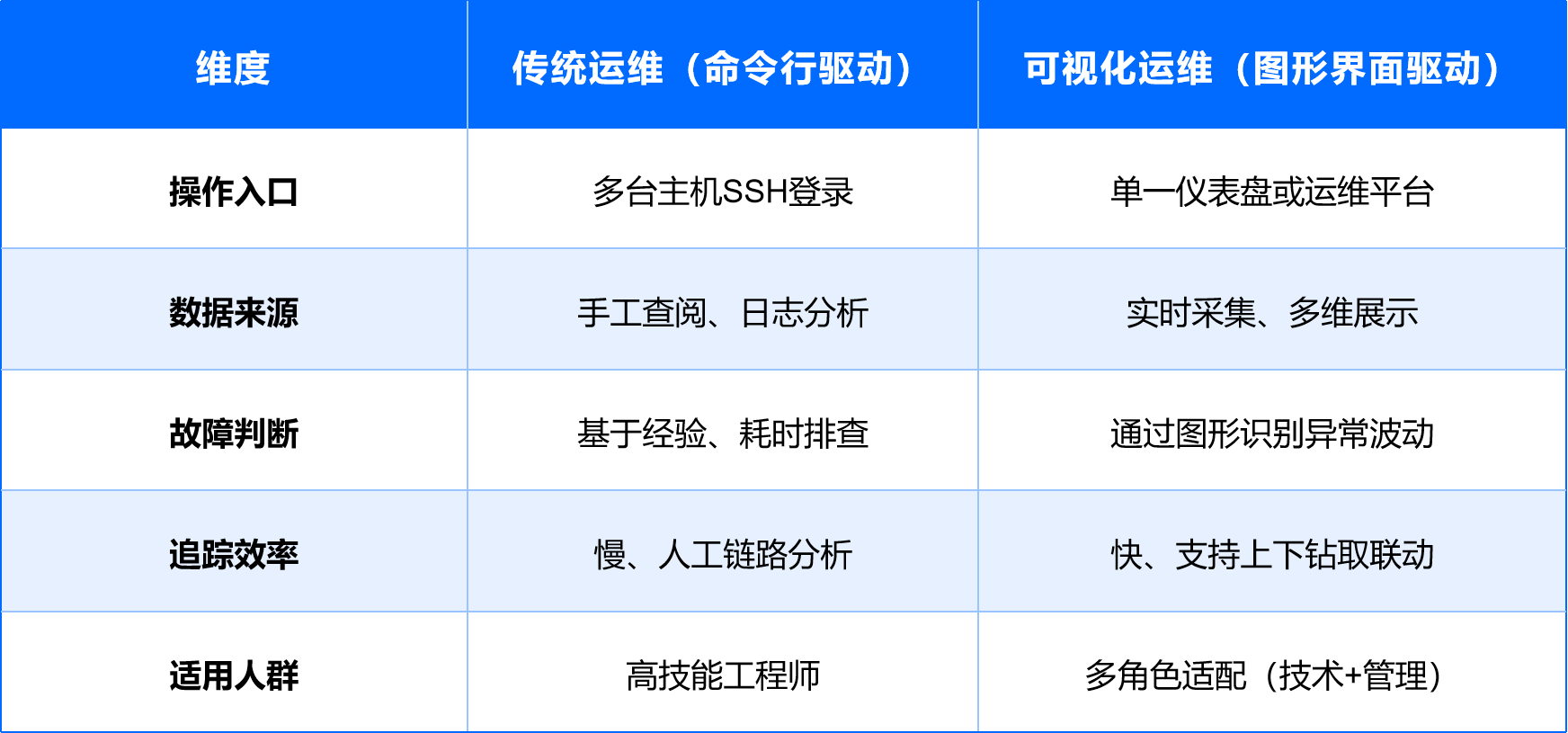

对比示意表：传统运维 vs 可视化运维
可见，可视化是现代运维“降本增效”的重要抓手，也是一种让系统“变得看得见”的能力体现。
3）不只是“看”，更是“决策支持”
监控可视化的价值，不止于美观展示，更在于服务于决策的洞察：
- 应急响应时，它提供快速定位的导航图；
- 趋势分析时，它揭示性能瓶颈与容量边界；
- 管理层汇报时，它展示SLA履约与风险状态；
- 自动化运维中，它触发规则、驱动联动操作。
这意味着，监控可视化不仅是前端展示的“皮”，更是数据理解与驱动行动的“骨”。
02. 监控可视化的基本类型与核心能力
在监控平台中，“可视化”不止一种表现形式。根据业务关注点、用户角色和使用场景的不同，可视化大致可分为以下几种类型。理解这些类型之间的差异，有助于企业更有针对性地设计和建设自己的监控可视化体系。
1）监控可视化的五种主流类型
（1）实时仪表盘（Real-time Dashboards）
- 功能特点：通过图表组件实时展示系统状态、性能指标、告警摘要等。
- 典型用途：服务健康监控、值班操作台、事故响应战情图。
- 常见元素：时间序列图、指标卡、热力图、地图定位、分组展示。
- 适用角色：SRE、运维工程师、NOC 值守人员。
（2）趋势报表（Trend Reports）
- 功能特点：定期汇总历史监控数据，形成图表或报表，用于回顾、分析和归档。
- 典型用途：容量预测、SLA报告、运维KPI分析、月/周报导出。
- 适用角色：运维主管、IT经理、审计人员。
（3）告警视图（Alert Views）
- 功能特点：以图表或列表方式集中呈现系统产生的告警事件，强调优先级和响应状态。
- 典型用途：故障跟踪、未处理告警归档、严重事件分析。
- 常见形态：告警时间轴、热力块、状态矩阵。
- 适用角色：运维值班、业务支撑人员、系统负责人。
（4）拓扑视图（Topology Maps）
- 功能特点：基于服务、网络或系统依赖关系，构建交互式图形拓扑图。
- 典型用途：快速识别上下游影响、根因分析、故障蔓延路径追踪。
- 常见技术：Graph可视化、服务树、组件连线图。
- 适用角色：架构师、问题定位分析人员、业务Owner。
（5）日志与事件流可视化（Logs & Event Timelines）
- 功能特点：将日志或事件信息可视化呈现，常用于分析复杂系统行为或复盘问题。
- 典型用途：系统追踪、自动化操作回放、安全事件取证。
- 常见形态：时间轴、事件密度图、流图。
- 适用角色：开发人员、安全团队、问题分析小组。

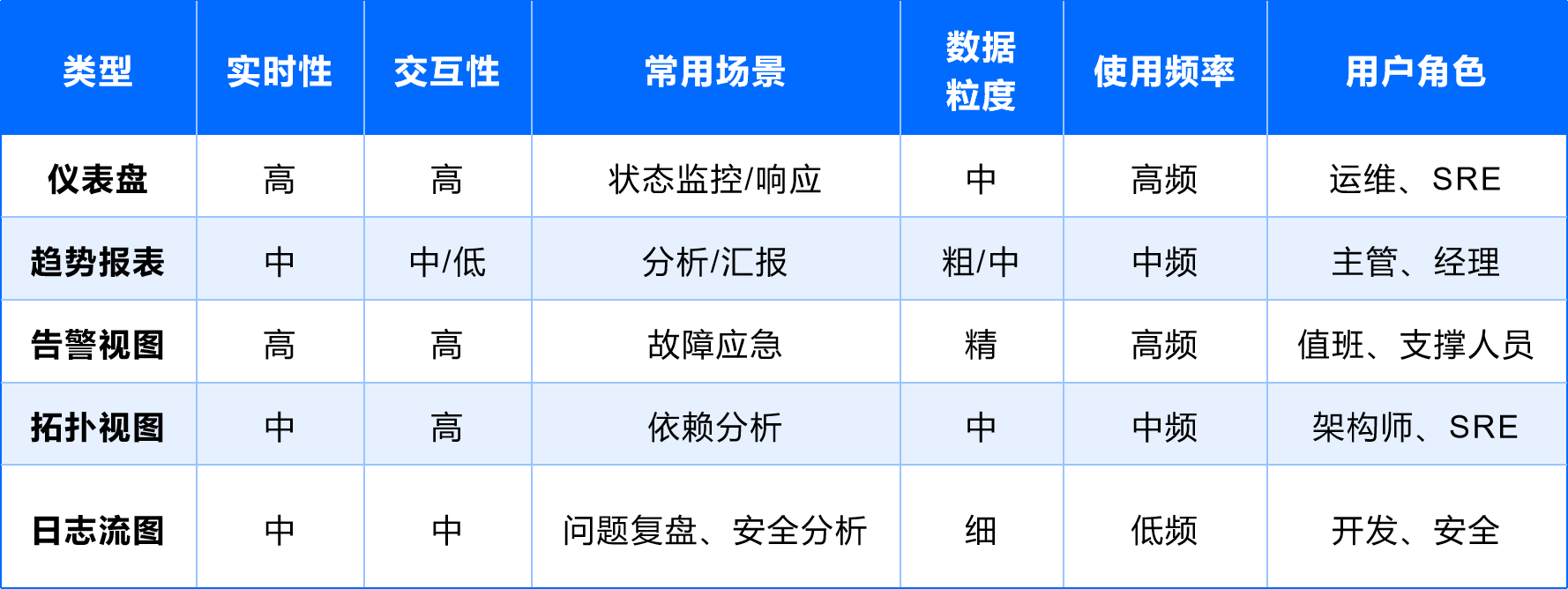

2）不同可视化类型对比
3）监控可视化的核心能力要求
在实际可视化体系的构建中，不管是哪种类型，以下四项能力是基础能力的体现：
（1）多维指标支持与灵活组合
- 支持多个维度、多个来源的数据组合展示；
- 可按业务维度、地理区域、组件结构等灵活切分；
- 指标计算支持聚合、派生、自定义公式。
（2）动态刷新与数据联动
- 支持实时刷新机制（定时轮询、WebSocket）；
- 多图表之间可联动操作（如时间同步缩放、点击穿透）；
- 可绑定动态变量（如指定主机、服务或分区）。
（3）自适应布局与交互体验优化
- 仪表盘应自适应屏幕分辨率与设备尺寸；
- 支持可拖拽、组件缩放、模板保存；
- 快速过滤、搜索与跳转功能提升使用效率。
（4）权限隔离与多角色视图
- 根据用户身份呈现不同视图（最小权限原则）；
- 报表/仪表盘访问控制、数据范围控制；
- 匿名只读、订阅分享等访问形式支持。
03. 可视化的关键目标与能力演化路径
随着IT系统的持续复杂化，传统图表式可视化已逐步向智能化、动态化、多维度演进。高质量的监控可视化体系，不应仅满足“能看”，而应进一步支撑“看得懂、看得快、看得准、看得深”。本章将从目标定位出发，阐述可视化能力演化路径，为后续架构设计与工具选型提供思路依据。
1）监控可视化的关键目标
（1）目标一：快速识别与异常聚焦
- 异常不应淹没于大批指标中，而应突出显示。
- 典型方式包括颜色编码、异常高亮、自动聚合异常点等。
- 目标是让异常“跳出来”，第一时间抓住问题焦点。
（2）目标二：多维分析与时间回溯
- 同一问题常常涉及多个维度：主机、服务、节点、地域、用户群等。
- 可视化应支持维度切换与钻取、时间窗缩放与回放。
- 支持对“过去5分钟/1小时/1天/7天”等时间段的趋势与对比分析。
（3）目标三：多角色适配与权限控制
- 不同用户对数据的关注点完全不同：
- 运维关注资源健康；
- DBA关注数据库性能；
- 业务负责人关注可用性与影响范围；
- 管理者关注SLA达标与风险趋势。
- 可视化体系要支持按角色配置仪表盘/报表模板，并通过权限控制限制数据范围。
（4）目标四：联动操作与数据驱动决策
- 可视化不应只是“看”，还应能引导用户“做”。
- 例如点击告警图表可跳转到日志检索页、自动触发诊断任务等。
- 目标是实现从“洞察”到“行动”的联动闭环，支持故障自愈、容量扩容等决策。

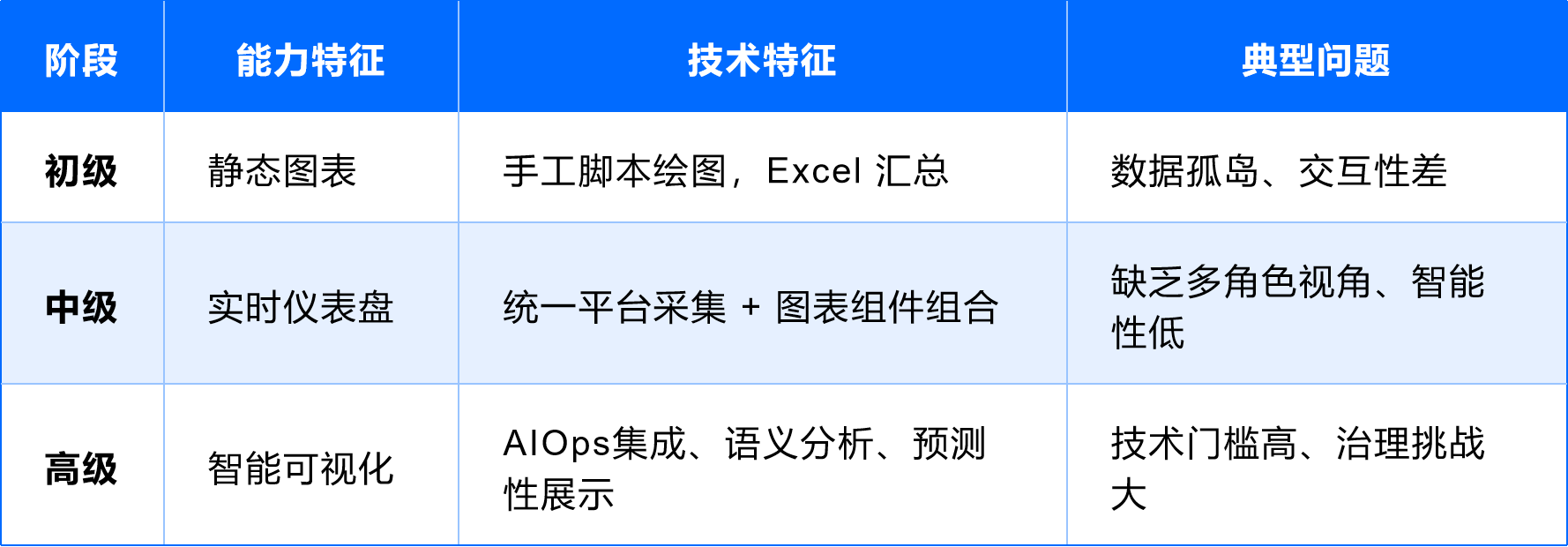

2）可视化能力的演化路径
企业在监控可视化方面的建设，通常会经历如下能力阶段：
（1）初级阶段：从无到有的展示层
- 特点：数据通过API/脚本导出，生成静态图表或表格。
- 工具：Excel + CSV、shell 输出 + Gnuplot。
- 限制：数据孤立、实时性差、交互能力为零。
（2）中级阶段：实时仪表盘化
- 特点：引入统一数据采集和图形展示平台，支持动态刷新、图表组件化拼装。
- 工具：Grafana、Kibana。
- 提升：多图联动、数据下钻、用户自定义视图。
（3）高级阶段：智能化与可操作闭环
- 特点：
- 异常检测算法主动提示（如基于机器学习的异常识别）；
- 可视化中嵌入预测模型（如趋势预测、容量预测）；
- 图表与运维操作联动（点击告警图跳转修复操作）。
- 工具：结合AIOps平台、统一运维平台、云厂商高级功能。
- 挑战：对数据治理、模型质量、权限分离提出更高要求。
04. 可视化设计常见误区与反模式
尽管越来越多的企业重视监控可视化体系建设，但在实际落地过程中，常因经验不足或认知偏差而陷入“反模式”。本章将梳理在可视化设计中常见的错误做法，帮助企业识别并规避风险，提升整体监控体验与效率。
1）误区一：将可视化等同于“图表堆叠”
典型表现：一块仪表盘上塞满 20~30 个图表，“所有能展示的都展示”，导致信息拥堵、用户难以聚焦重点。- 问题根源：缺乏明确的展示目标与用户角色区分。
- 风险后果：使用者效率低下，重要异常淹没于海量信息中。
- 改进建议：
- 每个仪表盘应服务于一个明确的问题域或用户角色；
- 控制每屏展示图表数量（推荐 6~10 个），按业务逻辑分区；
- 对关键指标使用更大尺寸、色彩突出呈现。
2）误区二：颜色滥用与图形混乱
典型表现：红黄绿随机分布、折线图和饼图混用、图例冗长不易辨识。- 问题根源：缺乏统一的可视化规范与设计体系。
- 风险后果：视觉疲劳、认知障碍、误判信息。
- 改进建议：
- 制定统一的颜色规范（如绿色为健康、红色为异常）；
- 图表类型匹配数据特性：折线图适合趋势、柱状图适合对比、饼图慎用；
- 图例限制在 5~7 项以内，必要时采用图表分页或筛选功能。
3）误区三：忽视交互性与操作闭环
典型表现：图表仅展示数据，无法点击、无法联动、没有上下文跳转能力。- 问题根源：可视化系统未集成数据链路与操作链路。
- 风险后果：可视化只能“看”，无法“查”与“做”，影响问题定位效率。
- 改进建议：
- 为关键图表配置点击跳转（如从异常节点跳转至日志系统）；
- 支持时间范围联动、指标联动（多个图表同步缩放）；
- 嵌入运维操作按钮或提供外链至自动化平台。
4）误区四：模板重复与角色无区分
典型表现：所有用户看到的是“同一套图”，不区分开发、运维、管理者。- 问题根源：仪表盘模板未支持多角色适配与权限控制。
- 风险后果：无关信息干扰判断，用户满意度低。
- 改进建议：
- 设计“按角色”分层的仪表盘模板（例如运维版、业务版、管理版）；
- 启用仪表盘权限隔离机制，确保用户只看“该看的”；
- 支持订阅、自定义与收藏，鼓励个性化配置。
5）误区五：忽略上下文与数据质量问题
典型表现：图表中指标值突变，用户不知是否为系统故障、采集中断或配置错误。- 问题根源：缺乏数据治理机制，图表缺失上下文注释。
- 风险后果：信息误解、无效排查、信任下降。
- 改进建议：
- 为图表增加数据质量标识（如采集延迟、数据空洞提示）；
- 添加注释机制（如“此图来自Test环境”、“数据源为A系统”）；
- 集成数据采集监控，自动提示可疑指标。

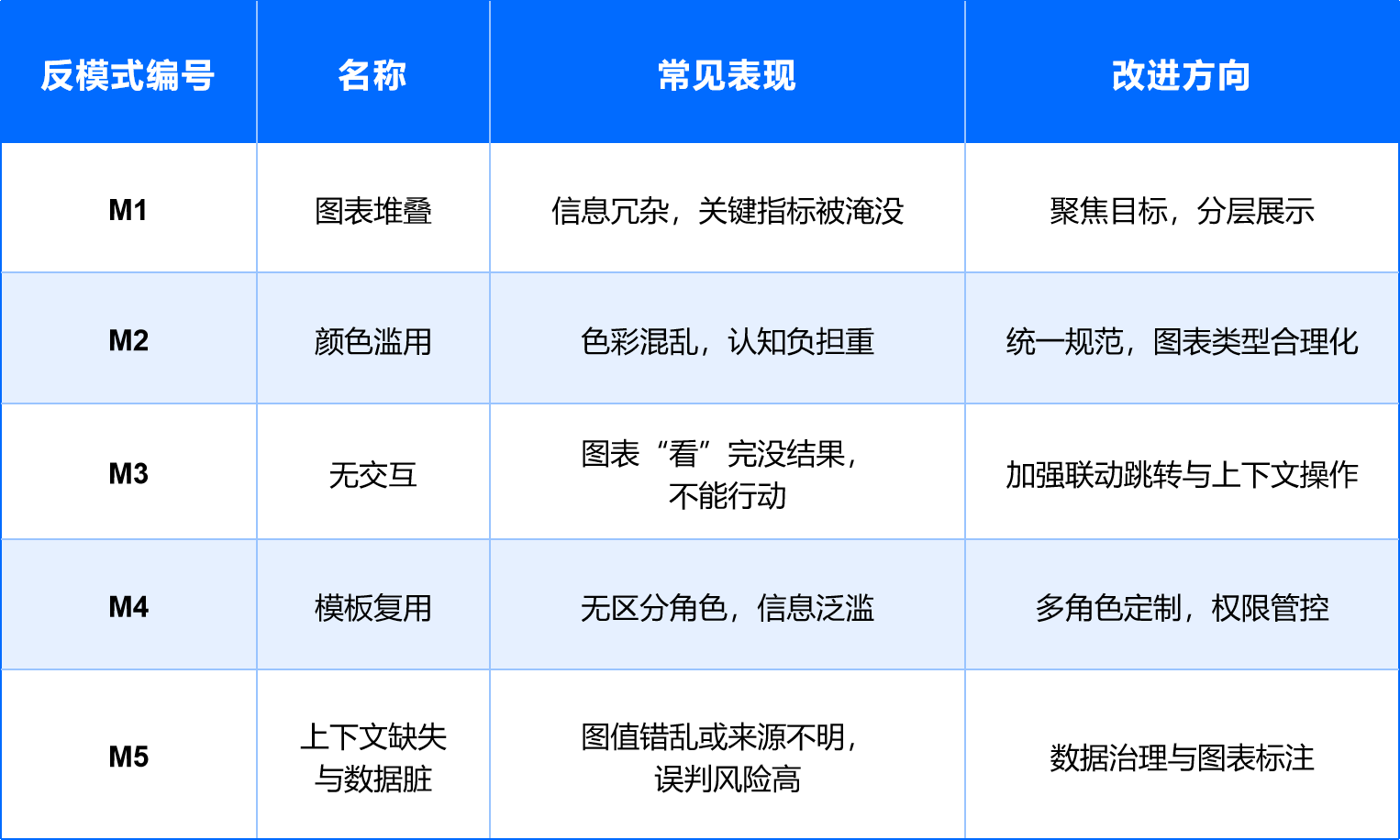

表格总结：可视化反模式速查表
05. 结语：从“看见”到“洞察”的演进之路
监控可视化，不应止步于数据的陈列和图表的堆叠，而应成为推动企业技术系统感知力、响应力和行动力提升的关键引擎。
在本篇文章中，我们从监控可视化的概念与演化历程出发，系统梳理了其核心目标、关键能力和常见反模式，旨在帮助企业IT管理者和平台架构师从战略与实践两个维度重新审视“可视化”的价值。
现代可视化体系的建设，应具备如下特征：
- 以用户为中心：围绕不同角色的认知路径，构建定制化视图与交互路径；
- 以数据为驱动：聚焦数据链条的质量、准确性与解释力；
- 以操作为闭环：推动从“指标可观测”向“指标可操作”的演进；
- 以智能为方向：逐步引入智能洞察、异常识别与决策建议，释放人力分析的压力。
未来，随着 AIOps、数字孪生与业务观测等理念的普及，监控可视化将进一步融入企业运营与管理主线，成为人机协同中的重要界面。真正的可视化，不仅是“看见数据”，更是“读懂系统”“预知风险”，并推动下一步的行动。
